Starting Motor

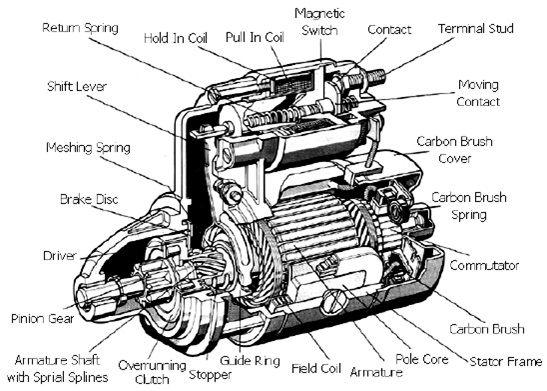

Starting motor berfungsi untuk memutar engine pada saat start (awal menghidupkan engine) dengan prinsip merubah energi listrik menjadi energi mekanis. Konstruksi dari starting motor diperlihatkan pada gambar di bawah:

STARTING MOTOR

Cara kerja dari starting motor adalah sebagai berikut:
cara kerja starting motor

Ketika starting switch diposisikan START maka jalannya arus adalah:
jalannya arus starting motor

Kemagnetan yang terjadi mampu melawan spring (4), menarik plunger (3) sehingga terminal B-M berhubungan. Pada saat terminal B-M berhubungan, pull-in coil (2) tidak bekerja, sedangkan hold-in coil (1) bekerja untuk mempertahankan agar terminal B-M tetap berhubungan. Dengan adanya mekanisme shift lever, maka pergerakan plunger akan mendorong pinion gear sehingga berhubungan dengan ring gear. Pada field coil akan timbul medan magnet, sehingga armature akan berputar ketika mendapat arus untuk memutar engine.
