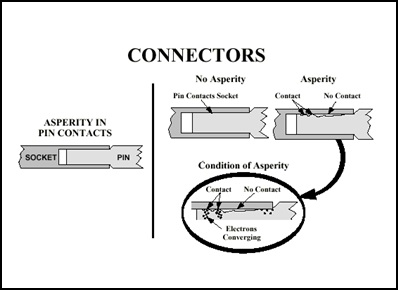

Problem-problem yang terjadi didalam pin/socket pada konektor adalah “asperity”. Asperity ini terjadi dikarenakan proses kondensasi didaerah yang kelembabannya tinggi. Juga pada saat melepas konektor tidak bersih pada permukaan pin dan socket. Akibat dari asperity ini akan menyebabkan problem-problem seperti konektornya panas, karena terjadi lompatan arus dari pin ke socket atau sebaliknya. Atau ECM akan mengeluarkan […]
Category: Electric
Switch

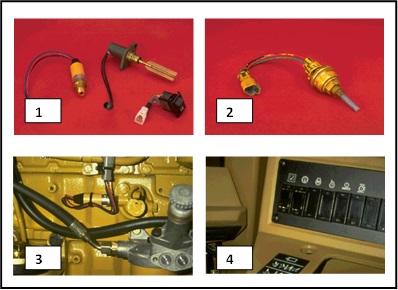

Pada sistem pengontrolan Caterpillar banyak menggunakan tipe switch, tetapi kita bisa mengelompokkan sesuai dengan cara kerjanya yaitu sebagai “ two state device “( on dan off ). Switch tadi memutus dan menghubungkan kontrol ke ground. Tipe-tipe switch yang sering dipakai adalah: 1. Uncommited Switch ini dipakai oleh kontrol untuk memonitor parameter di machine/engine. Kondisi yang […]
Rekondisi Sure seal

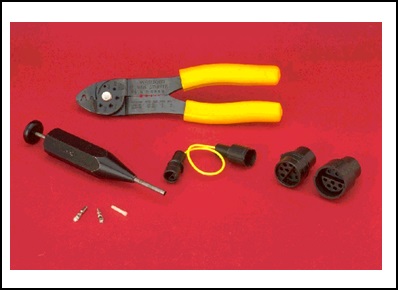

Gambar diatas adalah alat-alat yang dibutuhkan untuk merekondisi konektor tipe sure seal Cara-caranya sebagai berikut: Potong wire sesuai dengan ukurannya dan kupas sesuai dengan pin/socket nya. Crimpkan dengan crimp tool Setelah itu gunakan insertion tool yang sebelumnya diberi alcohol untuk pelumasannya. Pasangkan pin/socket sesuai tempatnya, lalu tarik sedikit untuk mengecheck kekuatannya Untuk lobang yang tidak […]
Rekondisi Deutch Connector

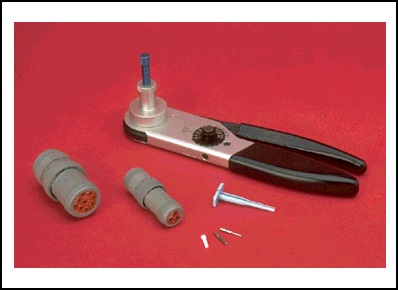

Cara-caranya adalah : Potong wire dan kupas kulitnya sesuai dengan kondisi ketebalannya wire tersebut. Jepit/crimp kan wire tersebut kedalam socket/pin dengan menggunakan crimping tool yang tersedia Setelah itu masukan kedalam konektornya sesuai dengan posisinya konektor tersebut. Sama seperti sure seal untuk lobang yang tidak terpakai harus digunakan sealing plug. Gambar diatas adalah tool untuk merekondisi […]
Wire Maintenance

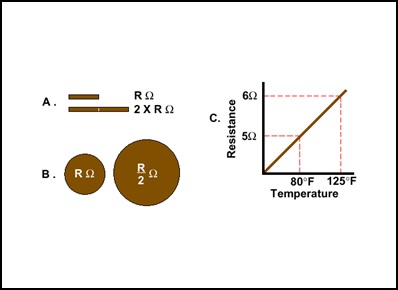

Wire Maintenance dalam electric sistemCaterpillar sekarang sangat penting sekali. Dikarenakan sistim kontrol yang sekarang membutuhkan arus dan tegangan yang spesifik berbeda dengan tegangan battery, sehingga pengerjaannya kabelnya harus sesuai dengan spesifikasi dari Caterpillar. Tegangan dan arus akan terpengaruh langsung oleh nilai tahanan yang terdapat dalam wire. Sedangkan besar kecilnya nilai tahanan dalam wire dipengaruhi oleh: […]
Membaca Schematic Electric Caterpillar

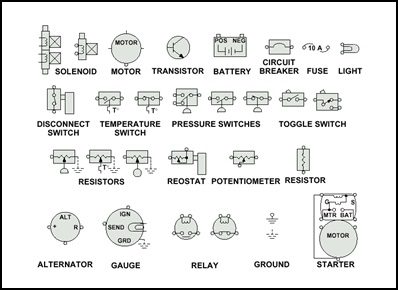

Secara garis besar skematik adalah gambar yang menerangkan bagaimana sebuah sistim bekerja dengan menggunakan symbol dan garis. Schematic banyak digunakan technician untuk membantu dalam melakukan troubleshooting. Pada schematic Caterpillar penggunaan symbol-simbol komponen sangat diperlukan, karena tidak memerlukan tempat yang luas untuk menggambarkan komponen tersebut. Contoh symbol-simbol diatas adalah secara umum yang dipakai oleh semua schematic […]
