RELIEF VALVE TORQUE CONVERTER

Pada suatu sirkuit hidrolik untuk torque converter, terdapat dua buah valve, yaitu : torque converter relief valve dan torque converter regulator valve. Torque converter relief valve ditempatkan pada sisi inlet dari torque converter, dimana berfungsi untuk membatasi tekanan maksimum yang akan masuk ke dalam torque converter.

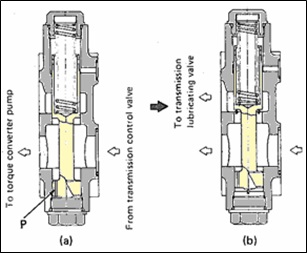

Gambar (a) dan (b) adalah relief valve pada D85ESS-2. Relief valve digunakan untuk melindungi torque converter dari tekanan yang berlebihan. Relief valve terpasang pada inlet circuit untuk menjaga tekanan didalam torque converter 8,7+3 kg/cm2. Aliran oli dari transmission dan steering pump melewati port A’ menuju port A lalu ke pump torque converter. Ketika tekanan oli pada port A lebih dari 8,7 kg/cm2 maka oli melawan gaya spring (23) dan mendorong spool keatas dan oli masukke port B menuju steering cas.
