Prinsip Dasar Cara Kerja Alternator

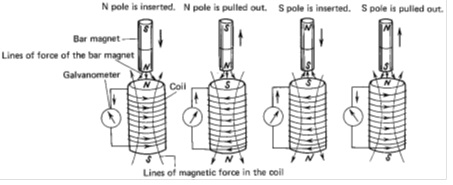

Hukum Faraday
Bila sebuah konduktor digerak-gerakkan memotong garis gaya magnet, maka pada konduktor akan mengalir arus listrik.

Medan magnet di dalam lilitan akan berubah yang mengakibatkan gaya gerak listrik sehingga arus akan mengalir. Hal ini disebut dengan induksi elektromagnet.

Arus Induksi di Dalam Sebuah Konduktor
Pada gambar di bawah ini terlihat bahwa bila sebuah konduktor yang berada dalam medan magnet, digerakkan memotong medan magnet tersebut, maka pada konduktor akan timbul gaya gerak listrik (timbul arus listrik). Kaidah “tangan kanan fleming” menyatakan bahwa:

  • Jari telunjuk menunjukkan arah medan magnet
  • Ibu jari menunjukkan gerak konduktor
  • Jari tengah menunjukkan arah arus induksi.

kaidah tangan kanan fleming 2

kaidah tangan kanan fleming 1

Prinsip Generator
Generator adalah sebuah alat yang merubah garis-garis gaya magnet yang memotong coil menjadi tenaga listrik. Prinsip dasar dari keduanya ini adalah sama namun dengan konstruksi yang berbeda. Perbedaan konstruksi inilah yang pada akhirnya generator dibagi atas dua jenis yaitu:

  • AC generator (alternator)
  • DC generator (dynamo)

Alternator
Pada alternator ditandai dengan tidak adanya magnet tetap, dengan demikian alternator harus diberikan arus listrik awal agar tercipta medan magnet. Bagian yang berputar pada alternator disebut rotor coil atau field coil yang sekaligus sebagai pembangkit medan magnet bila coil tersebut dialiri arus. Sedangkan bagian yang diam disebut stator coil atau armature coil. Armature coil inilah yang kemudian akan mengeluarkan arus listrik bila field coil berputar. Flux yang melalui stator coil akan berubah perlahan–lahan seperti berikut:

induksi alternator

Ketika rotor diputar searah jarum jam, maka induksi gaya gerak listrik akan maksimum pada 90° dan 270° serta akan minumum pada 180° dan 360°, dengan demikian arus listrik selalu berbeda polaritas setiap 180°. Polaritas yang demikian ini disebut dengan arus bolak-balik atau alternating current.

  • DC generator (Dynamo)

Pada DC generator, ditandai dengan adanya medan tetap sedangkan armature coilnya berputar didalam magnet tersebut. Akibatnya terjadilah pemotongan garis gaya magnet oleh armature coil sehingga pada armature coil akan ada arus listrik. Pada shaft armature terdapat comutator (cincin yang terbelah belah). Adanya cincin ini menyebabkan ini menyebabkan arus yang berbalik polaritasnya selalu diarahkan ke tempat yang sama. Dengan demikian biarpun pada armature coil terjadi polaritas bolak balik, tetapi keluarannya setelah melewati komutator memiliki polaritas yang selalu tetap. Arus yang polaritasnya tetap ini dinamakan arus searah (DC).

generator searah
