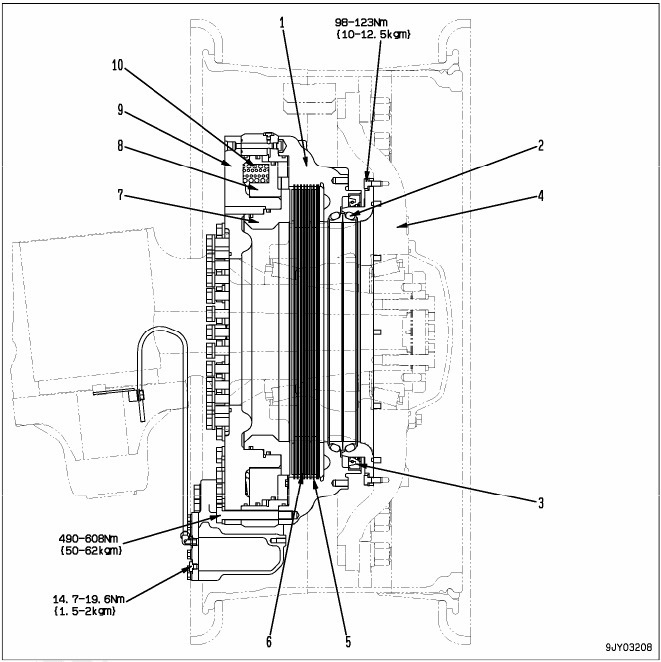

Gambar Skema Front Brake dan Parking Brake HD 785-7

Berikut ini adalah keterangan dari gambar skema di atas:

  1. Outer gear
  2. Floating seal
  3. Oil seal
  4. Hub (inner gear)
  5. Plate
  6. Disc
  7. Piston
  8. Piston (for parking brake)
  9. Cylinder
  10. Spring.

front brake 2

Front Brake
Function
Front brake merupakan “oil cooled multiple disc type“, dan dapat digunakan sebagai parking brake dengan menggunakan kekuatan tension spring.

Operation of Brake

  • Saat brake pedal diinjak, pressure oli dari brake valve akan menggerakkan brake piston (7) ke kanan, searah tanda panah. Untuk menekan disc (5) dan plate (4) secara bersamaan dan menimbulkan gaya gesek (friction) Antara disc dan plate. Wheel berputar bersama dengan disc, sehingga gaya gesek tersebut akan mengurangi travel speed dan menghentikan unit.

front brake 3

  • Saat brake pedal dilepas, pressure pada permukaan brake piston (7) akan dibebaskan, sehingga piston digerakkan ke kiri searah tanda panah oleh internal pressure, dan brake menjadi release.

front brake 4

Operation of Parking Brake

  • Parking brake yang terdapat dalam front brake secara structural dirancang untuk diaktifkan secara mekanikal dengan kekuatan spring (10) dan untuk releasenya menggunakan hydraulic pressure
  • Hydraulic pressure yang bekerja pada parking brake piston (8) berasal dari accumulator setelah melalui brake valve dan parking brake solenoid
  • Saat parking brake switch yang terdapat dekat driver’s seat diposisikan “travel“, hydraulic pressure akan membebaskan parking brake dengan menekan parking brake piston (8) dan spring (10).

front brake 5

  • Saat parking brake switch diposisikan “parking“, parking brake solenoid tidak bekerja dan parking releasing hydraulic pressure akan dibebaskan. Sehingga parking brake akan diengagedkan melalui parking brake piston (8), brake piston (7), plate (4), dan disc (5) yang ditekan oleh kekuatan spring (10).
