4 Komponen Utama pada Kopling (Clutch) beserta Fungsinya

1. Disc

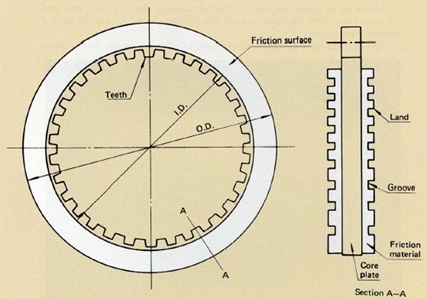

Bentuk dan jenis disc tergantung pada tujuan penggunaan clutch tersebut. Standar bentuk disc dan penamaan bagian-bagiannya (nomenclature) ada pada gambar di atas.

Pada disc dibuat dengan pola alur yang berbeda. Bentuk pola alur (pattern) sengaja dibuat pada permukaan bidang gesek (facing material) dari disc dengan tujuan untuk pendinginan clutch, mengurangi kerugian gesek/slip dan untuk memungkinkan oli terbebas/keluar pada saat engaged.

bentuk pola pattern disc

Di bawah ini menunjukkan bahan facing material dan koefisien gesek (ยต) pada disc untuk tipe pendinginan yang berbeda:

koefisien gesek disc

2. Plate dan Pressure Plate
Pressure plate yang menekan/menjepit clutch disc ke flywheel karena adanya daya dari clutch spring. Syarat plate yang baik adalah sebagai berikut:

  • Mempunyai koeffisien gesek yang besar
  • Tahan terhadap keausan
  • Cukup kasar, permukaan harus rata/datar agar kontak dengan disc juga bisa merata.

pressure plate

3. Clutch Spring

  • Main Spring

Spring ini digunakan hanya pada main clutch type spring dan berfungsi sebagai sumber tenaga yang akan menekan pressure plate agar disc dan plate dapat engage.

  • Return Spring

Spring ini bertugas untuk menarik kembali pressure plate pada saat clutch diposisikan disenganged. Pemeriksaan dilakukan terhadap load pressure (gaya tekan) dan panjang spring baik pada saat bebas (free) dan dibebani (loaded). Pemeriksaan terhadap kondisi spring (coil spring) dilakukan dengan menggunakan spring tester dan juga secara visual check.

pemeriksaan gaya tekan

4. Adjuster
Pada saat clutch disc sudah aus, clutch akan cenderung slip ketika mendapat beban berat. Untuk mengatasinya (sebelum disc benar-benar aus/habis) dapat dilakukan dengan mengencangkan adjuster. Pada prinsipnya dengan mengencangkan adjuster tersebut berarti akan menekan pressure plate lebih jauh agar celah/clearance antara disc dan plate kembali menjadi kecil/rapat.
