Dump body control HD 785-7

dump body control hd 785-7

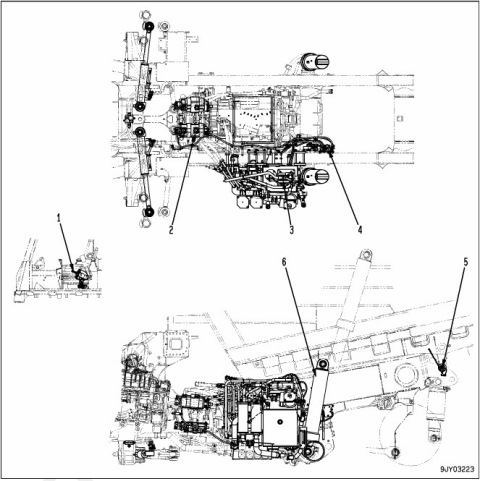

  1. Dump lever
  2. Hydraulic pump (SAR(4)180+180+(1)6)
  3. Hoist valve
  4. Dump control valve (EPC valve)
  5. Body positioner sensor
  6. Hoist cylinder

Fungsi

  • Positioner sensor mendeteksi pergerakan dump body, dan berdasarkan input signal tersebut retarder controller mengontrol output signal menuju dump control valve (EPC valve).
  • Output signal dari dump lever dikontrol oleh retarder controller, untuk mengoperasikan dump control valve (EPC valve). Pilot pressure yang dihasilkan oleh dump control valve (EPC valve) menggerakkan spool hoist valve untuk mengontrol hoist cylinder.

3 thoughts to “Dump body control HD 785-7”

  1. 1.fungsi body sensor positioner?
    2. Efek ke unit kalau body sensor positioner
    eror ?
    3. Type sensor?
    4. Sensor nya berapa kabel?
    Mohon bantuan nya boss ku

    1. deskripsi aliran fluida yang menyebabkan hoist pada posisi LOWER, posisi FLOAT, posisi HOLD, posisi RAISE?

    2. 1. Sensor berfungsi untuk merecord resistance dari gerakan potensio sehingga voltage nya bisa terbaca oleh controler
      2. Efeknya jika terjadi eror, biasanya voltage tidak sesuai standard dari shop manual itu pengaruh pada gerakan vessel yg tidak smooth
      3. Typenya T – adapter
      4. Kalau di HD 785-7 ada 3 kabel

      Kalo salah silahkan dikoreksi
