Mengenal Dioda, Komponen untuk Menyearahkan Arus Listrik

  • Konstruksi Dasar Dioda

Dioda adalah suatu komponen elektronika dua kutub Anoda dan Katoda. Dioda terdiri dari gabungan material N dan material P.

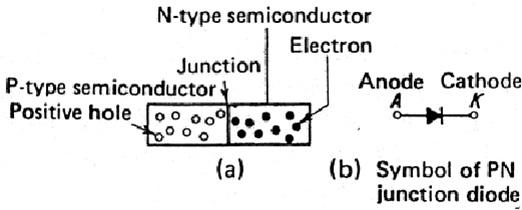

konstruksi dasar dan simbol diode

  • Prinsip Kerja Dioda

forward dan reverse bias dioda

Dioda dikatakan mendapat arus forward bias apabila Anode (A) lebih positif dari Cathode (K) dan dikatakan mendapat reverse bias apabila Cathode (K) lebih positif dari anode (A). Arus listrik hanya bisa mengalir apabila dioda mendapat  forward bias atau arus hanya mengalir dari anode ke cathode saja.

perpindahan elektron saat reverse dan forward bias dioda

  • Karakteristik Dioda

Untuk menelaah karakteristik sebuah dioda, maka pada gambar berikut ini diberikan suatu contoh karakteristik sebuah dioda.

karakteristik dioda

  • Bentuk-bentuk Dioda

Berikut ini contoh bentuk-bentuk dioda pada umumnya.

bentuk dioda

Selanjutnya, untuk mengidentifikasi sebuah dioda, pada umumnya terminal cathode diberitanda / warna atau pada badan dioda digambarkan simbol dioda.

Dioda Zener
Diode zener adalah sebuah dioda yang dirancang khusus untuk menghantarkan arus reverse tanpa merusaknya. Karakteristik diode zener dapat dilihat pada gambar berikut ini:

dioda zener
